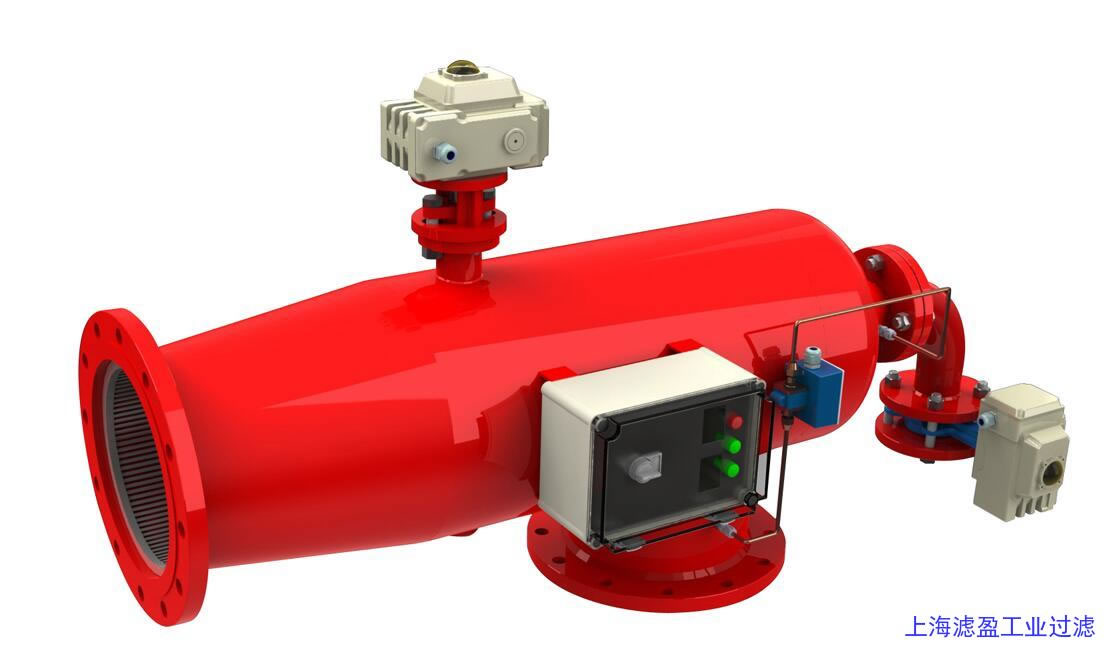

反冲洗过滤器

    全自动反冲洗过滤器为机电一体化产品，具有设计合理、过滤效率高、运行成本低、反冲洗过滤中仍能连续过滤等优点。主要由优质碳钢筒体，特殊结构的不锈钢复合滤网，电动执行机构及排污装置，所组成。当过滤器工作时，电动执行机构引导蝶阀处于开启状态，水流由处入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开电动排污阀，水流经滤网半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污排出，起到反向冲洗滤网的作用。适用于工业废水处理流程，钢铁厂冲渣水、电厂流程及冷却水、造纸工序及进水，化工生产流程及灌溉系统等场合，用以滤去水中3500~300微米粒径的各种硬质颗粒，确保系统的安全可靠运行。

●ZPG-IZ全自动反冲洗过滤器结构与工作原理:

全自动反冲洗过滤器采用高强度的不锈钢网，具有处理量大，使用寿命长、清洗效率高等特点。本机采用智能压差控制、定时控制自动反冲洗过滤网。当过滤器进出口压差达设定值或定时器达到设定时间时，电动控制箱发出信号驱动阀门转动，同时排污阀打开。这时水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层，反向从滤网外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的，当水流导向阀处于全关状态下，水流被迫从过滤器进口段网孔进入滤网外侧，大部分净液从出口流出，一部分净液又从滤网外侧进入滤网内部(因为系统会处于泄压状态，滤网内部压力小于外侧压力)，从而对滤网进行反冲洗，特殊结构的不锈钢契形滤网使得在滤网内部产生了喷射效果，任何杂志都被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止转动，电动排污阀关闭。整个过程中，液体不断流，实现了连续化、自动化生产。

●ZPG-IZ全自动反冲洗过滤器连接尺寸:

●全自动反冲洗过滤器相关名词解释:

    1、反冲洗  …… 水流带动杂质冲刷滤网，杂质被截留在滤网后端。设备进入排污状态时，安装在滤网内的反冲阀将滤网分截成前后端，同时滤网后端的排污阀开启，形成后端的低压状态，前端被截的高压水流将从外向内冲击滤网后端，使杂质随水流从排污阀排出 （参照2页图例）。

    2、压差控制  …… 设备的水流被滤网分成前后两部分，但出入口流量是一样的，当杂质在滤网积聚后，至使入口可过流面积减少，导致滤网前段流体压力增大，与出水口形成压力差，杂质积聚越多，压力差越大。压差表组件可提取出入口压差数值，同时转换成电流信号供给控制箱完成压差开关控制。

    3、定时控制  …… 控制箱内的可编程元件写入控制时间并被激活后，程序将根据预设时间自动启动一系列操作，控制电路完成反冲洗排污过程
